6820A-2 Pneumatikspanner - Hochleistungs Spanntechnik für präzise Anwendungen
Produktnummer:
9J1Q3A34F68
Hersteller:
AMF Andreas Maier
EAN:
4020772004019
Gewicht:
6 kg
Lieferzeit:
2 - 3 Tage
Mindestabnahme:
1
Der 6820A-2 Pneumatikspanner ist die ideale Lösung für präzise Halte- und Spannvorgänge in der industriellen Anwendung. Mit seinem horizontalen Zylinderanbau und dem doppelt wirkenden Pneumatikzylinder überzeugt er durch hohe Effizienz. Ein ganz besonderes Merkmal ist der magnetische Kolben, der eine zuverlässige Endlagenabfrage ermöglicht, sodass Sie stets höchste Präzision gewährleisten können.
Die gedämpfte Geschwindigkeit wird durch integrierte Drosselbohrungen optimiert, während die verzinkte und passivierte Oberflächenbeschichtung nicht nur für eine ansprechende Optik sorgt, sondern auch Korrosion verhindert. Die robusten Nieten aus nicht rostendem Stahl garantieren Langlebigkeit, und die Verwendung von einsatzgehärteten Lagerbuchsen in den Größen 2 bis 4 sorgt für einen reibungslosen Betrieb. Jede Lagerstelle ist zudem gefettet, um eine optimale Leistung zu erzielen.
Dieses Modell wird komplett mit einer vergüteten, verzinkten Andrückschraube geliefert, die ideal für Ihre Anwendungen ist. Mit einem Gewicht von nur 600 g bietet der Spanner eine bemerkenswerte Handling-Eigenschaft. Er ist die perfekte Ergänzung für jeden Arbeitsplatz, der auf Qualität und Effizienz angewiesen ist.

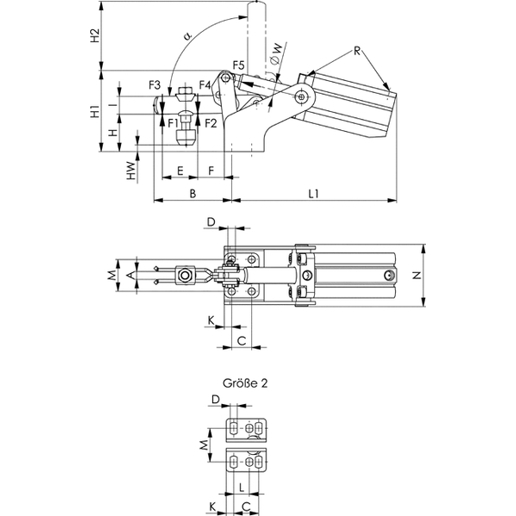

Eigenschaften
| A: | 6 |
|---|---|
| Andrückschraube: | M6 x 35 |
| B: | 51,5 |
| C: | 20 |
| D: | 5,5 |
| E: | 25 |
| F: | 11 |
| F1: | 1,0 kN |
| F2: | 1,2 kN |
| F3: | 0,70 kN |
| F4: | 1,0 kN |
| F5: | 0,30 kN |
| Gewicht: | 600 g |
| Größe: | 2 |
| HW max.: | 7,0 |
| HW min.: | -1,0 |
| I: | 12 |
| K: | 6,0 |
| Kolben-Ø: | 25 |
| L: | 12,5 |
| L1: | 145,0 |
| N: | 54,5 |
| R: | M5 |
| Vn: | 0,26 dm³ |
| h: | 26,0 |
| h1: | 62,0 |
| h2: | 42,5 |
| m: | 27 |
| Öffnungswinkel α: | 91,5° |
| ØW: | 12 |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
